数据列表505565-002 Appl Spec;
5055650000 Prod Spec;
5055671071 Drawing;
Micro-Lock Plus 1.25mm Overview;

标准包装  1,200
包装  标准卷带
零件状态有源
类别连接器，互连器件
产品族矩形连接器 - 针座，公插针

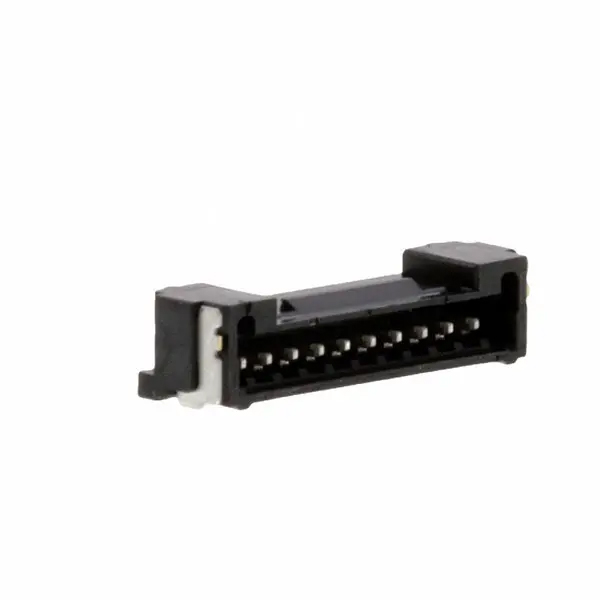

系列Micro-Lock PLUS 505567
其它名称505567-1071
WM17155TR


规格连接器类型接头
触头类型公形引脚
间距 - 配接0.049"（1.25mm）
针脚数10
排数1
行间距 - 配接-
加载的针脚数所有
样式板至电缆/导线
护罩带遮蔽 - 4 墙
安装类型表面贴装，直角
端接焊接
紧固类型锁销滑道
接触长度 - 配接-
接触长度 - 接线柱-
总体接触长度-
绝缘高度0.154"（3.90mm）
触头形状方形
触头表面处理 - 配接锡
触头表面处理厚度 - 配接39.4µin（1.00µm）
触头表面处理 - 柱锡
触头材料黄铜
绝缘材料聚酰胺（PA），尼龙，玻璃纤维增强型
特性固定焊尾
工作温度-40°C ~ 105°C
侵入防护-
材料可燃性等级UL94 V-0
绝缘颜色黑色
额定电流（安培）随线规而各异
额定电压50VAC/DC
